Especificación detallada Torre de iluminación portátil 2000W:
GENERAL:

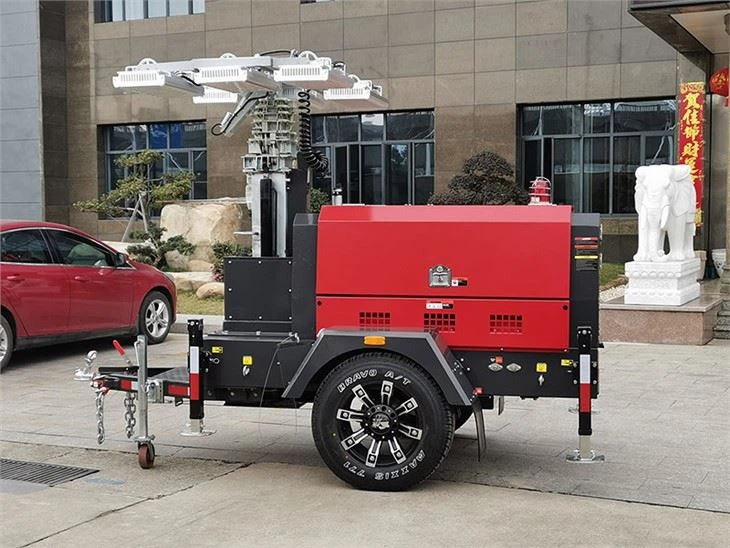

Esta especificación describe las características generales de una torre de iluminación LED portátil con capacidad de 2,000W Tipo de luz LED con motor diésel para suministrar energía a la unidad de luces con una torre de luz de mástil de 8750 mm de altura. Esta configuración se usa para iluminar el sitio de la mina para apoyar la actividad en el sitio de la mina durante la noche y con la plataforma de la placa deslizante para facilitar el movimiento de la unidad según sea necesario.
CONSTRUCCIÓN:
· Construya una plataforma de placa de deslizamiento adecuada con canales principales y travesaños de acero y un piso de placa estriada de 5 mm y esté equipada con un soporte de gato para equilibrar la unidad de configuración, también con orejetas de elevación instaladas en ambas plataformas laterales de placa de deslizamiento para permitir una fácil extracción y montaje.
· Para construir un gabinete con cerradura para el grupo electrógeno diesel, el paquete de energía y los controles, y para incorporar un montaje flexible para reducir el efecto de la vibración cuando el grupo electrógeno está en funcionamiento.
· Gabinete fabricado de acero dulce de 3 mm y bisagras de acero inoxidable de alta resistencia, cerradura de acero inoxidable y sellos de goma resistentes al aceite y malla de alambre para ventilación.
GENERADOR:
· Suministro e instalación de motor Diesel (Kubota Z482-B-CHN-1, 3.4 kW, 1500 rpm) con Alternador (Stamford, PI044D, 220 Vac, Monofásico, 50 Hz a 1500 rpm), alternador clase de aislamiento H, grado de protección del alternador IP23. Esta configuración para equipos eléctricos de suministro de energía.
· Apagado por alta temperatura (refrigerante vacío y sobrecalentamiento)
· Cierre de presión de aceite del motor: ubicado en el tanque del motor de aceite. El motor se apagará si el aceite está bajo
SISTEMA DIESEL:
· Tanque de diesel de 300L de capacidad a ser fabricado en acero dulce de 3mm completo con válvula de venteo y drenaje. Llenado a través del receptor en el costado del tanque y completo con mirilla de nivel. Tanque para ser montado en los miembros de la estructura de la bandeja. La posición de la altura de succión está en el 15 por ciento de la altura total.
SISTEMA HIDRÁULICO DE LA TORRE:
· Para ser equipado con Cilindros Hidráulicos.
· El suministro e instalación del paquete de energía para accionar el cilindro hidráulico mediante un motor eléctrico de CA se acoplará con una bomba hidráulica adecuada completa con tanque de aceite y se instalará un relleno/respiradero, temperatura y mirilla de nivel.
CONTROL S:
· Se montará un panel de control integrado en el gabinete para proporcionar lo siguiente:
· Panel de control que incluirá:
ALC708 SmartGen se utilizará para cambiar y monitorear:
Encendido/apagado de energía eléctrica,
RPM del motor,
Voltaje, grupo electrógeno actual, frecuencia eléctrica
Interruptores de luz eléctrica: para que las luces se separen, encienda/apague cada lado de las luces según sea necesario.
Control de cilindro hidráulico: para cilindros de subida y bajada del mástil de la torre e inclinación de las luces 180 grados.
ELÉCTRICO:
· Luces de la torre: coloque cuatro (4) solo luces LED de 500 W (CS-FL-500W) con un flujo luminoso de 65000 para un juego de luces. La luz LED se puede girar 180 grados.
· Luces del gabinete: luces LED transparentes de 24 V CC que se instalarán en todos los gabinetes con interruptor cuando la puerta se abre y se cierra. Alimentación del grupo electrógeno mediante batería 2x 12Vdc-200Ah.
· Protección contra cortocircuitos eléctricos: use el disyuntor principal para cada luz LED y colóquelo en el circuito eléctrico de la línea principal.
· Todo el cableado debe estar en conducto con cajas de conexiones para facilitar el mantenimiento.
PINTAR:
· Toda la estructura de acero para limpiar, imprimar y pintar en poliuretano a gusto del cliente
colores requeridos.
FINALIZAR:
· Adjuntar número de serie y placas de identificación del fabricante.
· Se proporcionará manual de servicio
